磁粉探傷儀探頭技術參數
作者：www.jytjzm.com 發表時間：2016/5/11 8:51:28
一、概述
便攜式磁粉探傷儀屬于小型輕量的無損檢測儀器，由磁化主機、輸出輸入電纜線及探頭組成，三者之間通過專用航空插座可以快速連接成整體，實現無損檢測的目的。
二、功能使用
便捷式磁粉探傷儀專用探頭共分四種型式，分別為A型馬蹄式探頭、D型電磁軛探頭、E型旋轉磁場探頭、O型磁環，是磁粉探傷儀的必備組件，選用特定的探頭可以達到對各種平面、曲面、異形面進行探傷的目的。

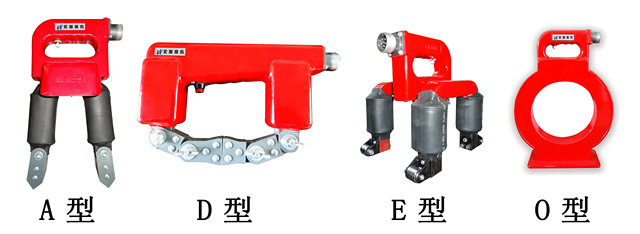

三、圖示
四、技術參數
型 號 分 類 | 系列探頭 | ||
電 源 | 220V50Hz–12V； | ||
探頭工作電壓 | 36V×2；DC 8V； | ||
探頭工作電流 | 約8-12A | ||
探頭極間距 | A型 | 0—160mm可調 | |
D型 | 0—255mm可調 | ||
E型 | 100mm | ||
O型 | Φ120 mm | ||
靈敏度 | 可清晰顯示（30/100）A標準片上的人工刻槽 | ||
提升力 | A型 | (AC)≥7kg、（DC）≥36kg | |
D型 | (AC)≥7kg、（DC）≥36kg | ||
E型 | (AC)≥17kg | ||
中心磁場 | O型 | 1800AT | |
重量 | A型 | 2kg | |
D型 | 2kg | ||
E型 | 4kg | ||
O型 | 2.5kg | ||
