一種開合式磁化線圈的設計制造
考慮到這類大軸工件重量非常重有的甚至重達幾噸以上，為了既能方便的將長軸工件支承懸空，又能將磁化線圈套入長軸工件就要將磁化線圈做成開合式的，上下工件時打開磁化線圈，磁化時，合起磁化線圈。便于工件的垂直起吊。
開合式磁化線圈要既能快速開啟，又能快速閉合，而且閉合時，要達到一定的鎖緊力，使電流順利通過。射陽宏旭探傷機公司設計了一種快速閉合線圈裝置，以下是這種快速閉合裝置的結構說明：

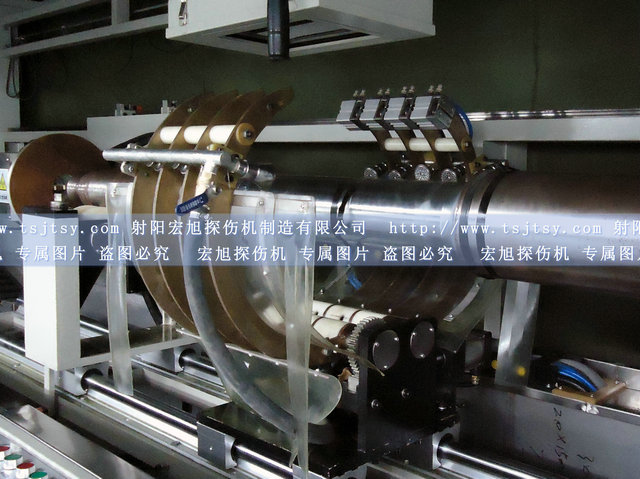

由于采用快速閉合式線圈，為了便于開合鎖緊，不能采用傳統的玻璃纖維雙玻線繞制。宏旭公司采用8至10個厚的黃銅板或紫銅板作為線圈主體，根據線圈的設計安匝數與需檢測工件的最大外徑，確定所需磁化線圈的外圓及內圓尺寸，并確定需要多少匝，將此磁化線圈去掉內孔對開成兩半即可得到標準的線圈閉合配件，每匝均為兩個半圓銅環的閉合組件，以四匝線圈為例，就需要四組也就是八片，通過線切割精加工，確保裝配精度。將各閉合件穿插對立組合，通過氣缸及相連機構可控制閉合件的快速開合，為了得到足夠的閉鎖連接力，在一邊的四只銅環頂端裝有四只氣缸，當閉合時，通過氣缸將2片銅環夾緊確保鎖緊力。
開合式磁化線圈在超長大直徑軸類工件檢測時應用非常多，當然在某些特殊造型的工件上也會用到，在此就不一一表述，可開合磁化線圈的結構還有其它的結構形式，宏旭公司不斷的進行改進研發，希望讓客戶使用到更簡單方便的磁粉探傷機。
