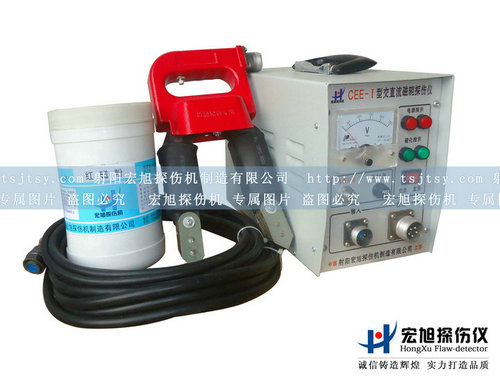

| 產品名稱 | 產品型號 | 產品規格 |
| CEE-1電磁軛磁粉探傷儀 | 電磁軛磁粉探傷儀 | 磁粉探傷儀 |
一、概述
CEE-1電磁軛磁粉探傷儀是小型便攜式無損檢測磁粉探傷儀的專用儀器，是采用磁場磁化工件的原理設計而成的小型儀器，具有對被探工件的裂紋顯示清晰，性能可靠，穩定和操作方便等特點。該儀器具有交流、直流分別磁化工件功能，對檢測不同類型的材料有顯著的效果，對大型鐵磁材料及零部件的局部探傷均適用。
儀器利用可控硅組成無觸點的電子電路，噪音小、壽命長、體積小、重量輕、提升力大，活動關節可調，為適應探傷的需要該儀器能配三種探頭使用（用戶可根據需要選配另兩種探頭）特別適用地平焊縫、角焊縫、鋼管、壓力容器、管道、軸及形狀復雜的零部件的探傷。
二、技術性能
1、輸入電壓：~220V±10%，50HZ
2、輸出電壓：AC36V，DC8V
3、工作電流：輸入5A，輸出AC8A~15A
4、探頭極距：
①磁軛探頭：0—250mm可調
②馬蹄探頭：0—165mm可調
③磁環：Φ150 mm范圍
5、提升力：
①磁軛探頭：AC大于5kg，DC 36kg
②馬蹄探頭：AC大于4kg
③磁環：AC1800AT
6、探頭重量：
①磁軛2kg； ②馬蹄2kg； ③磁環2.5kg。
7、儀器重量：5.5㎏
8、儀器尺寸：230×110×165mm
9、靈敏度；A型試片顯示清晰
三、主要結構特點
CEE-1電磁軛磁粉探傷儀的所有電子元件及零部件，全部安裝在箱內，一般不會脫落，電路采用彩色軟線引出，便于辨別，維修。整個儀器布局合理，結構緊湊，設計合理，使用操作方便，整機的重量平衡，攜帶方便。
附件電源電纜是一根三芯電纜，一端通過圓形三芯航空插入儀器面板的~220V插座相連。面板上設有電源開關、電源指示、充磁指示、保險絲，以便操作者識別操作。
配套探頭采用高強度絕緣材料制成，檢驗合格后肜環氧樹脂膠連成一體，達到既密封絕緣，又不易損壞，操作也比較舒適，探頭上有活動關節，可供用戶在特定的工件上使用也可用平面磁軛，具體是看所磁化工件形狀，來決定使用什么形狀探頭。
該磁粉探傷儀可配三種探頭的適用范圍：
1、磁軛探頭：配有活動關節、可對平面、曲面工件進行探傷，交、直流兩用；
2、馬蹄探頭：對各種角焊縫，大型工件的內外角進行局部探傷，配有照明燈，適用于球罐內或光線較暗處。該探頭可配45°角活動關節而大大提高探傷效率。
3、磁環探頭：能滿足所有能放入工件的周向裂紋的探傷，可用它來檢測工件的疲勞裂痕（疲勞裂痕均垂直與軸向）極為方便，亦可對工件進行遠離法退磁。
四、使用與維修
1、使用前應根據被探工件選擇適應的探頭。
2、先將輸出電纜與探頭連接旋緊，再將輸出電纜的另一端插入面板上的“輸出”插座中并旋緊。
3、將電源電纜的航空插頭插入面板上“輸入”電源插座中，另一端插入單相~220V的電源插座中（帶有~220V的電源配電板，必須接地良好），打開面板上的電源開關，此時電源指示燈亮，說明控制電路中已接通電源。
4、手持探頭將探頭與被探工件接觸好，在被探工件上噴灑磁粉或磁懸液這時按下探頭手把上的充磁開關，“磁化指示”燈亮，工作呈磁化狀態，松開按鈕開關，觀察工件是否有磁粉，工件上如有裂紋，在磁化時，有裂紋的地方就會聚結磁粉，就形成磁痕。
5、該磁粉探傷儀具有交、直流，當需要直流探傷時將轉換開關板向直流位置，此時探頭工作電流為直流輸出。
6、如有需要調節磁極間距，松開可調關節的蝶形螺母來改變探頭的磁極間距，調整好后需擰緊螺母方可工作。
7、在工件被磁化時，即按下探頭手把上的充磁開關，所按下的時間不宜太長，一般只需3——5秒即可，時間長會引起不必要的溫升和能耗。儀器在工作時出現異常情況，如無法排除時，請與廠方聯系。
五、注意事項
1、儀器在使用時，應避免空載工作，防止產生不必要的溫升或損壞。
2、使用探頭時，端面與被檢測工件要保持良好的接觸，再按下手把上的充磁按鈕開關，此時探傷效果最好，探頭應避免碰撞、跌落，保持清潔。
3、在使用中，如果發現探頭線包發熱嚴重，即停止使用，檢查故障原因，經檢修后再使用，否則會損壞探頭。
4、儀器停止使用時，應切斷面板上和配電板上的電源開關。
5、探傷結束后，在探頭的活動關節部位，應清除雜物并注潤滑油。
六、產品成套性：
1、CEE-1電磁軛磁粉探傷儀（主機） 1臺
2、電磁軛探頭、馬蹄式探頭或磁環 （隨機只配其中1只） 1只
3、輸入電源電纜線 1根
4、輸出探頭電纜線 1根
5、5A保險絲 5只
6、照明燈泡12V/5W（馬蹄式探頭配用） 5只
7、產品合格證 1份
8、保修卡 1份
9、說明書 1份
