航空標準扭力筒磁粉探傷
|
無損檢測工藝規范 NDT specification | ||
|
磁粉檢測 Magnetic testing |
機型: Model: | |
|
參考程序: ASTM E1444-05 Reference specification: ASTM E1444-05 檢測要求: 不允許裂紋 Measure the request: no cracks |
參考手冊: CMM 32-47-61 Consult the manual: CMM 32-47-61 | |
|
版本號: R1 Revision No. : R1 | ||
|
Parts Information零件信息 名稱: 扭力筒 件號: 材料: 鋼 Name: Torque tube P/N: Material :Steel | ||
|
檢驗參數Inspection Parameters 設備: D-2100XL 電流類型: 交流電 Equipment: current type: AC 檢驗方法: 連續法 Method of inspection: Continuous Method 退磁要求: 小于3高斯 demagnetizing require:< 3 Gs |
周向磁化 ①中心導體法:3500A Circular： center conductor: | |
|
磁化方向: Magnetization direction →← center conductor 中心導體法 | ||
|

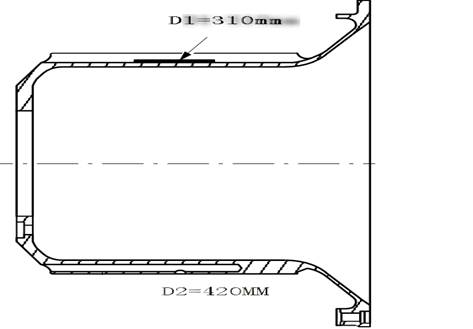

Sketch: 草圖
| ||
